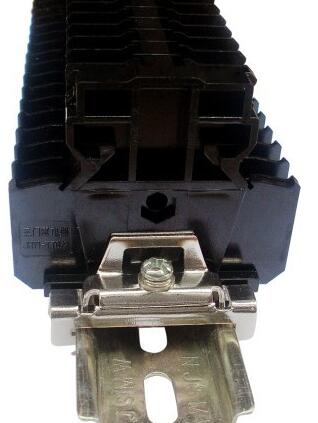

JHY1-10TT 接線端子
JHY1-10TT雙層接線端子適用與交流50HZ（或60HZ）額定電壓660V或直流電壓440V的電路中作為1.0MM2銅導線的連接之用，其性能符合GB/T14048。1-2000《低壓開關設備和控制設備總則》也符合IEC947-7-1：2000的標準要求。
產品絕緣材料采用PC料，其阻燃性能達到UL94-VO級，CTI≥600V?？稍?120℃～40℃環境溫度范圍內可靠工作。

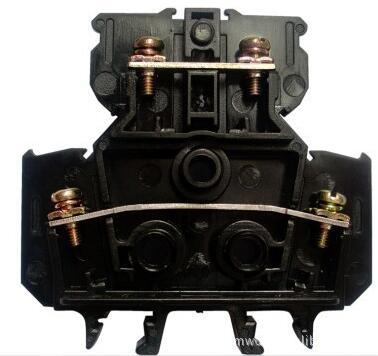

雙層端子具有基型接線端子在相同空間位置上兩倍的接線容量，這在接線空間受限的地方起了重要作用。雙層端子不僅在視覺上層次條理分明，同時在上層端子接滿線的情況下，螺絲刀也能在端子的下層區域內很方便的接線作業，且標識清晰;裝上補償端板后，對于端子排的終端定位緊固或與其他形式的端子組裝都無影響，并能整齊排列；適合小空間大容量接線要求的場合，如電梯，機床的接線盒，端子箱，等板式的連接方式，接線直觀，方便，牢固可靠。
型號 | JHY1-10TT |
外形尺寸 | |
寬度/厚度/高度/擋板厚度 | 62/12.5/54/ 7MM |
螺釘公稱直徑 | M3 |
扭距(Nm) | 0.6-0.8 |
剝線長度 | 8 |
電壓(V) | 660 |
電流(A) | 10A |
導線截面(mm2) | 1.5MM |
剛性導線(mm2) | 0.2-1.5 |
柔性導線(mm2) | 0.2-1 |
安裝軌 | 型號 |
C45平導軌 | TH35-7.5 |
端板 | JHY1-TT1左,JHY1-TT2右 |
中心式聯接件 | JHY1-10/10L |
空白標記條 | JHY1-16B |
透明防塵罩蓋 | JHY1-25Z |
